현대 산업 장비의 지속적인 업그레이드로 기계 구성 요소의 성능 요구 사항이 점점 높아지고 있습니다. 특히 엔지니어링 기계, 풍력 발전, 의료 장비 및 항공 우주 분야에서 Sleewing 시스템은 매우 높은 하중을 견딜뿐만 아니라 매우 높은 회전 정확도를 보장해야합니다. 높은 하중 조건에서 정확한 회전을 유지하는 방법은 업계에서 우려의 핵심 문제가되었습니다.
고성능 Slewing 구성 요소로서, 4 점 접촉 Sleewing Ring은 고유 한 구조 설계와 우수한 성능으로 인해이 문제를 해결하는 데 점차 핵심이되었습니다. "정확한 기계적 분포"와 "Compact Structural Design"을 통해 하중 베어링 용량을 보장하는 동시에 매우 높은 회전 정확도를 달성하여 고급 기계 장비에 필수적인 비밀 무기가됩니다.
1. 뭐야 4 점 접촉 슬리핑 링 ?
1.1. 기본 개념 분석
Slewing Bearing은 회전지지 및 하중 전송이 필요한 장비에 널리 사용되는 기계 장치입니다. 일반적으로 내부 링, 외부 링 및 롤링 요소로 구성되어 회전 부분을지지하고 하중을 전송하는 역할을합니다. 4 포인트 접촉 Sleewing Ring의 핵심 특징은 고유 한 "4 점 접촉"롤링 요소 배열입니다.
소위 "4 점 접촉"은 단일 줄의 스틸 볼이 각각 내부 및 외부 고리의 4 점에서 그루브와 접촉 함을 의미합니다. 이 디자인을 사용하면 각 롤링 요소가 총 4 개의 접촉점에 대해 내부 및 외부 링의 2 포인트 압력을 동시에 제공 할 수 있습니다. 이 구조는 하중 분포를 최적화하고 부하 용량 및 회전 안정성을 향상시킵니다.
1.2. 4 점 접촉과 전통적인 구조의 차이
전통적인 슬퍼 베어링은 주로 3 점 또는 다중 점 접촉 구조를 사용합니다. 그들은 특정 하중을 견딜 수 있지만 구조가 복잡하고 제조하기가 어렵습니다. 또한 접촉 지점으로 인해 기계적 분포는 균일하지 않아 국소 응력 농도를 쉽게 유발할 수 있습니다.
대조적으로, 4 점 접촉 구조는 접촉 지점의 수를 줄임으로써 하중 분포를 최적화하는 효과를 달성합니다. 단일 줄의 스틸 볼 설계는 구조를 단순화 할뿐만 아니라 구성 요소의 전체 높이를 줄여 장비의 컴팩트 한 설계를 용이하게합니다. 동시에, 4 점 접촉은 Slewing 베어링이 축 방향 힘, 방사형 힘 및 전복 모멘트를 견딜 수있게하며, 다기능 하중 기반 용량을 갖습니다.
1.3. 다기능 디자인
4 점 접촉 슬리핑 링은 여러 기계 요구 사항을 통합합니다. 이 설계는 최대 수 톤의 축압을 견딜 수있을뿐만 아니라 방사형 하중 및 전복 순간을 효과적으로 분산시켜 장비가 복잡한 작업 조건 하에서 여전히 안정적이고 효율적인 작동을 유지할 수 있도록합니다.
이 다기능 하중 기반 설계 개념은 다양한 대규모 기계 및 정밀 장비에서 필수적인 회전 코어, 그리고 브리지를 연결하는 전력 및 움직임을 연결합니다.
2. 구조 설계는 어떻게 고 부하 베어링을 달성합니까?
2.1. 단일 로우 스틸 볼과 그루브의 힘 메커니즘

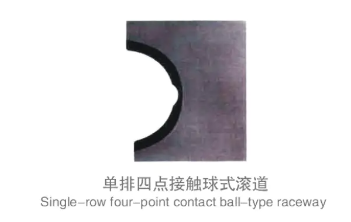

4 점 접촉 슬리핑 링의 힘 코어는 단일 로우 스틸 볼과 내부 및 외부 링 그루브 사이의 "4 점"접촉 방법에 있습니다. 각 스틸 볼은 슬루핑 베어링 주위에 골고루 분포되며 내부 및 외부 링과의 접촉 지점은 안정적인 힘 구조를 형성합니다.
이 힘 메커니즘의 가장 큰 장점은 복잡한 부하가 각 롤링 요소에 고르게 분포되어 과도한 국소력으로 인한 피로 손상을 피한다는 것입니다. 스틸 볼은 4 개의 접촉점을 통해 비교적 강한 하중 전달 경로를 형성하여 하중 제한을 효과적으로 향상시킵니다.
2.2. 재료 선택 및 처리 기술
높은 하중 용량의 실현은 슬퍼 베어링 재료의 최적화와 분리 할 수 없습니다. 고강도 합금강은 일반적으로 주요 재료로 사용되며 경도 및 피로 저항을 향상시키기 위해 특수 열처리를 겪습니다. 열처리 공정은 강철 볼과 그루브 표면의 경도 분포가 균일하여 국부적으로 해외로 인한 조기 마모를 방지합니다.
정밀 가공은 성능 보장의 중요한 부분입니다. 그루브의 가공은 강철 볼과 그루브 사이의 완벽한 적합을 보장하고 마이크로 모션 마모를 줄이기 위해 매우 높은 둥글고 표면 거칠기 표준을 충족해야합니다.
2.3. 윤활 및 밀봉 구조를 최적화합니다
윤활 시스템의 설계는 4 점 접촉 슬리핑 링의 수명과 성능에 큰 영향을 미칩니다. 합리적인 윤활 그리스는 마찰 계수를 효과적으로 줄이고 마모 및 열을 줄이며 회전 효율을 향상시킬 수 있습니다.
동시에, 밀봉 구조의 최적화는 먼지, 수분 및 기타 오염 물질이 내부로 들어가는 것을 방지하여 윤활 그리스 및 악화 된 마모의 악화를 방지합니다. 고성능 씰은 다양한 가혹한 환경에서 밀폐를 유지하고 장비 유지 보수주기를 확장 할 수 있습니다.
3. 정확한 회전 제어를 달성하는 방법?
3.1. 기하학적 정밀 제어 및 제조 오류 관리
정밀 회전의 기초는 고층 기하학적 정밀 제어입니다. 4 점 접촉 슬리핑 링의 제조 공정 동안, 내부 및 외부 링의 둥근 성, 경마장의 모양 및 강철 볼의 치수 공차는 엄격하게 제어되어야합니다.
축 방향 및 방사형 런아웃은 회전 정확도에 영향을 미치는 주요 매개 변수입니다. 정확한 측정 및 조정을 통해 런아웃 오류는 미크론 레벨에서 제어하여 회전 부분이 안정적이고 지터가 없도록 할 수 있습니다.
3.2. 마찰 및 회전 저항 최적화
회전 중 마찰은 효율성과 정확도에 영향을 미치는 중요한 요소입니다. 질화 및 스프레이와 같은 표면 처리 기술은 스틸 볼 및 그루브의 표면에 적용되며, 이는 마찰 계수를 크게 줄일 수 있습니다.
윤활제의 선택 및 유지도 마찬가지로 중요합니다. 고품질 윤활 그리스는 마모를 줄일뿐만 아니라 에너지 손실을 줄여 회전의 부드러운 및 응답 민감도를 보장합니다.
3.3. 설치 일치에 대한 기술 요구 사항
설치 품질은 회전 정확도와 직접 관련이 있습니다. 어셈블리 표면의 평평성과 수직성이 매우 높아야하며 볼트 예압은 균일해야하며 변형과 느슨한 방지를 방지하기 위해 표준을 충족해야합니다.
일치하는 공차의 합리적인 설계는 4 점 접촉 슬리핑 링과 장비의 기타 부분 사이에 완벽하게 맞아 작동 중에 틈을 피하고 장비의 전반적인 성능을 보장합니다.
4. 주요 응용 프로그램 영역의 실제 성능
4.1. 엔지니어링 기계 분야
4 점 접촉 슬리핑 베어링은 타워 크레인 및 굴삭기와 같은 중장기에서 널리 사용됩니다. 그들은 여전히 높은 하중, 동적 영향 및 복잡한 작업 조건 하에서 장비의 순수한 안정성을 보장합니다.
특히 크레인의 Slewing 플랫폼에서, 4 점 접촉 구조는 전복 모멘트와 충격 하중에 효과적으로 저항 할 수있어 호이 스팅 작업의 안전성과 신뢰성을 보장합니다.
4.2. 풍력 발전 시스템의 높은 신뢰성 성능
풍력 발전 장비의 YAW 시스템은 방향을 자주 조정하고 거대하고 가변적 인 하중을 견뎌야합니다. 로드 베어링 용량이 높고 정밀한 슬라이 윙 능력을 갖춘 4 점 접촉 슬리핑 링은 장기 작동 중 풍력 터빈의 안정성을 보장합니다.
또한 탁월한 밀봉 성능과 기상 저항은 장비가 복잡한 야외 기후 환경에 적응하고 유지 보수 빈도를 줄이며 운영 비용을 줄일 수 있도록합니다.
4.3. 의료 및 자동화 시나리오의 정밀 요구 사항
CT 스캐너 및 로봇 암과 같은 최신 의료 장비는 매우 높은 회전 정확도와 회전 부품의 안정성이 필요합니다. 4 포인트 접촉 Sleewing Ring의 고정밀 회전 및 마이크로 모션 응답은 의료 장비 및 산업 자동화에 이상적인 선택입니다.
미크론 레벨에서 장비의 위치 및 회전 제어는 의료 이미징 및 자동화 된 생산의 고품질 출력을 보장합니다.
4.4. 항공 우주 및 군용 응용
항공 우주 및 군사 장비는 종종 극한 환경에서 작동합니다. 4 점 접촉 슬리핑 링은 강력한 구조적 안정성 및 재료 특성으로 온도 저항, 진동 저항 및 높은 안전 계수의 엄격한 요구 사항을 충족합니다.
고정밀 회전은 미사일 발사 플랫폼 및 레이더 턴테이블과 같은 장비가 고압 환경에서 정확하게 움직일 수있어 장비 임무 실행의 신뢰성과 안전을 보장합니다.
5. 4 점 접촉 슬리핑 링은 어떻게 성능의 핵심이됩니까?
4 점 접촉 Sleewing Ring은 고유 한 구조 설계, 우선 재료 및 절묘한 제조 기술과 고 부하 및 고정밀 회전의 완벽한 조합을 달성합니다. 복잡한 하중 조건 하에서 다 방향 힘의 영향을 견딜 수있을뿐만 아니라 안정적이고 부드러운 회전을 보장 할 수 있습니다.
엔지니어링 기계, 풍력 발전, 의료 및 항공 우주와 같은 많은 고급 분야에서 4 점 접촉 슬리핑 링은 장비 성능과 신뢰성을 향상시키는 핵심 요소가되었습니다. 안정적이고 정확하며 효율적인 성능으로 기계 제조 산업을 더 높은 수준으로 이끌고 있습니다.
앞으로 지능형 제조 및 녹색 산업의 지속적인 발전으로, 4 점 접촉 Sleewing Ring은 계속해서 중요한 역할을 수행하여 기계식 슬링 시스템에 더 많은 혁신과 혁신을 가져오고보다 효율적이고 정확한 기계적 모션 제어를 달성하는 데 도움이 될 것입니다. .
